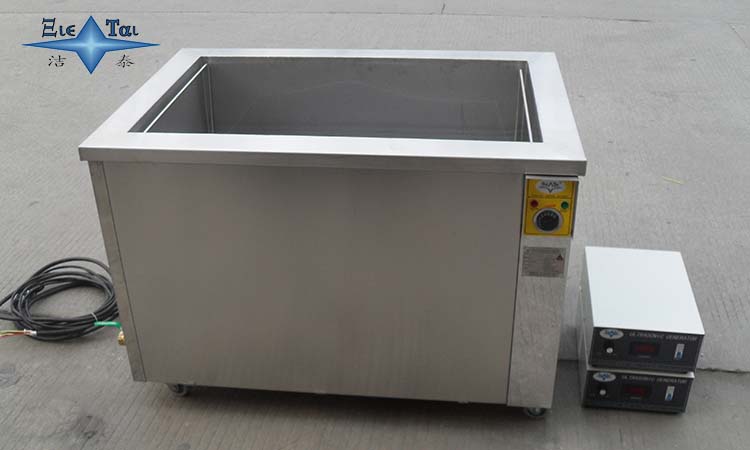

為實現液壓缸筒的批量清洗，確保清洗后缸筒表面的清潔度符合安裝要求，必須設計合適的清洗工藝和清洗設備。考慮到液壓缸筒結構為長筒型，缸筒為半封閉結構，與軸承、精密電機等細微精密元件相比，不需要噴淋等清洗，可以直接選擇超聲波直接粗清洗液壓缸筒。根據超聲波的空化作用，缸筒上的污垢和油漬可以溶解在清洗液中，達到基本的清洗目的。選擇自動/切割組織將粗清洗后的清洗部件帶離清洗槽。此時，缸筒表面會附加少量清洗液，這些清洗液中的污漬會再次附著在工件表面，可以再次對粗清洗后的液壓缸筒進行超聲波清洗。這種清洗稱為超聲波精洗。根據超聲波精洗，缸筒表面已達到一定的清潔度，然后通過超聲波浸泡稀釋液壓缸筒附帶的清洗液。為避免液壓缸筒因殘留水分而生銹，必須通過熱風干燥設備對液壓缸筒進行熱風干燥。因此，清洗機的生產工藝為：超聲波粗洗-超聲波精洗-超聲波浸洗-熱風干燥。

為了減少駐波對清洗效果的影響，保證清洗液在清洗過程中有一定的清潔度，清洗機還設計了清洗液循環過濾裝置。為了保證缸筒的批量清洗，液壓缸筒自動超聲波清洗機還為不同類型的缸筒制作了專門的清洗籃。自動/切割組織主要包括水平方向、垂直方向運輸機構和清洗籃夾取組織。其中，水平運輸組織采用伺服減速器推動齒輪帶的運輸方式，可以實現運動位置的精確定位。垂直方向，齒輪齒條調節步進電機完成清洗籃的調節，清洗籃采用缸推動清洗籃吊鉤伸縮的形式。PLC結合觸摸屏技術，可實現清洗過程的自動化和可視化操作。

根據液壓缸筒自動超聲波清洗機的總體設計規定，總體結構方案如下：

（1）清洗系統部分清洗系統是保證液壓缸筒清洗質量最重要的部分。超聲波發生裝置主要用于清洗槽內的清洗液，清洗液壓缸筒上的油漬是通過超聲波空化來實現的。超聲波清洗后，清洗液中會有從缸筒上清洗出來的油漬、鐵銷等污漬。為了保證清洗液的清潔度，避免清洗液中的油漬再次附著在工件表面，需要過度解決清洗液的問題。選擇鋼帶撇油機將清洗液油水分離，然后用過濾器過度考慮清洗液中的污染物，保證清洗液凈化后可以重復使用，降低成本。因此，清洗系統的結構設計主要包括清洗設備的選擇、清洗槽設計、清洗籃設計和循環過濾裝置的結構設計。

（2）干燥系統部分經過粗洗、精洗，浸泡后的清洗件上有少量的清洗液和水分，需要干燥解決，避免清洗后工件生銹。根據清洗液的不同成分，可以有不同的干燥方法。常見的干燥方法有蒸汽冷凍干燥、熱風干燥、真空干燥、離心脫水干燥等。

（3）自動/切割系統的部分清洗離不開自動/切割系統的幫助。自動/切割系統的關鍵是幫助完成以下工作：來回移動裝有液壓缸缸筒的清洗籃，以及清洗籃的夾緊。自動/切割系統采用機械傳動方式運行，常見的機械傳動方式有鏈?zhǔn)健⑵АX輪、蝸輪、蝸桿傳動等。由于皮帶傳動具有傳動穩定、減振、過壓保護效果好、噪音小等優點，水平方向采用伺服電機融合減速器推動皮帶盤運動，完成清洗件的運輸；垂直方向采用齒輪齒條升降電機推動提高吊帶調節方法，完成清洗件的運輸；清洗籃的夾緊采用氣缸推動伸縮鉤伸縮，完成清洗籃的爬倒工作。

（4）選擇控制系統部分和保險裝置本系統的顯示儀器PLC控制觸摸屏可以實現清潔過程中的手動/自動控制和相關參數的可視化設置。如果手動調節、溫度控制、時間控制等。可以通過觸摸屏技術完成。此外，設備還配備了照明、變向等安全報警系統。

整個超聲波清洗生產過程如下：

啟動超聲波電源。超聲波電源根據換能器在清洗槽內的清洗液中產生超聲波。根據超聲波的空化作用和照射流效應，清洗籃內缸筒表面的污漬。清洗液通過清洗罐上的溢流口進入儲液罐。根據儲液罐上的撇油器，清洗液中的油漬被過度考慮。去除油污后，清洗液在循環過濾泵的驅動下進入過濾器。過濾器可以過濾掉清洗液中的污垢等雜質，保證根據撇油機和過濾器后的清洗液達到所需的清潔度。最后，清洗液根據清洗罐上的進液口完成清洗液的循環過濾，清洗液再次進入清洗槽。
